低功耗红外气体传感器

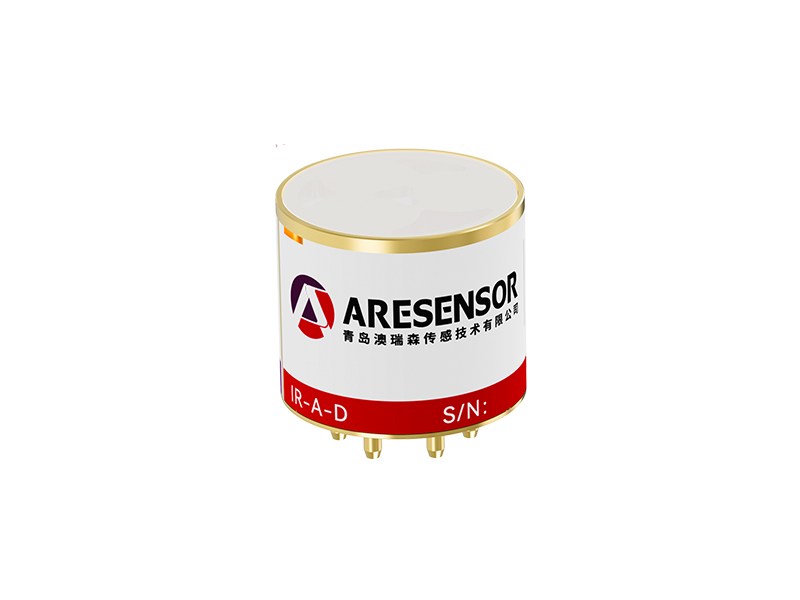

低功耗传感器IR-A-D

低功耗红外气体传感器 - IR-A-D

IR-A-D系列为我公司自主研发的4系NDIR可燃气体传感器,采用LED窄带光源以及快速响应光电二极管(PD)方案,利用其快速响应特性实现超低功耗,可用于甲烷等HC类可燃气体的检测,特别适用于电池供电的便携仪表以及无线信号传输型气体检测设备,无需间歇工作,实时监测气体浓度。
结合十余年红外传感器设计经验,已服务全国几千个油库,加油站,化工厂等现场,可为客户提供详尽的技术支持和应用指导。

产品特点

超低功耗,工业级宽温设计,多气体标定,定制化软件协议


产品参数

检测原理非色散红外吸收(NDIR)
检测气体HC 类烷烃气体二氧化碳
检测量程

甲烷,乙烷,丙烷,异丁烷 0~100%LEL

(爆炸浓度参照GB 50493 附录 A)*3

(默认甲烷和异丁烷双气体标定)

0~10000ppm
0~20000ppm
0~50000ppm
0~20%VOL,0~100%VOL
测量误差±3%LEL*1±3 % FS or±5%示值(较小)
工作电压3.0V~5.0V*1(推荐 3.6V )
平均功率<1.2mW (平均功耗 3.3V360uA)*1<2mW (平均功耗3.3V590uA)*1
工作温度-40℃~70℃
工作湿度0~95%RH (无凝露)
预热时间30s
响应时间T90<20s*2
通信接口UART,1Hz(最大)
光学镜面镀金薄膜
预期寿命>8 years(纯净空气)
防护等级IP 54
防爆标志Ex ia lIC T4 Ga
本安参数UI=5V li=400mA Ci=38uF li=0mH Pi=0.5W


*1 以上数据在常温 25℃,工作模式”MODE 0”下测得。

*2 该响应时间在配置疏水膜,CH4 气体流速 500mL/min,使用标定气室条件下测得。

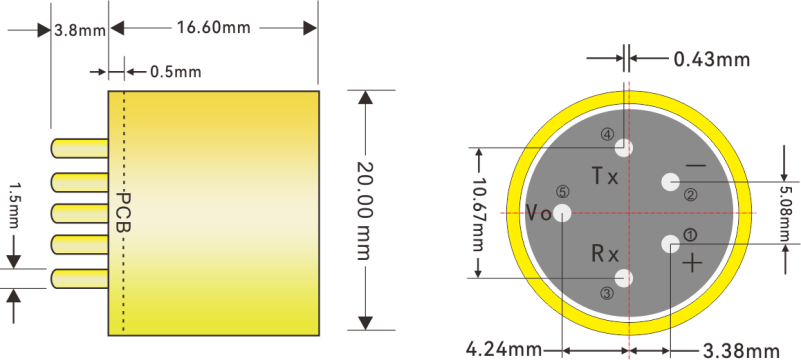

机械尺寸


低功耗红外气体传感器


IR-A-D传感器封装

 (1.5mm插针兼容常规红外传感器)
